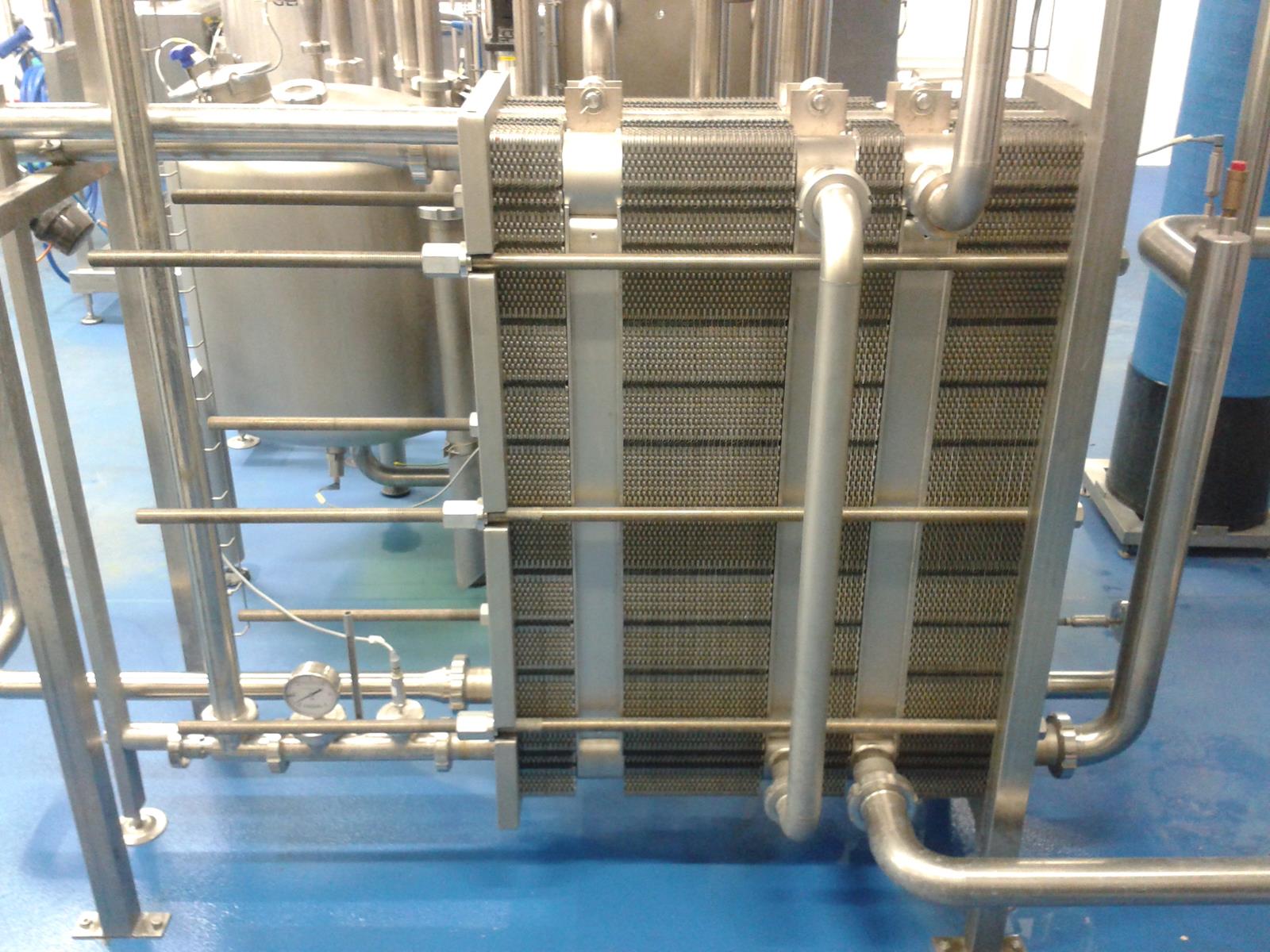

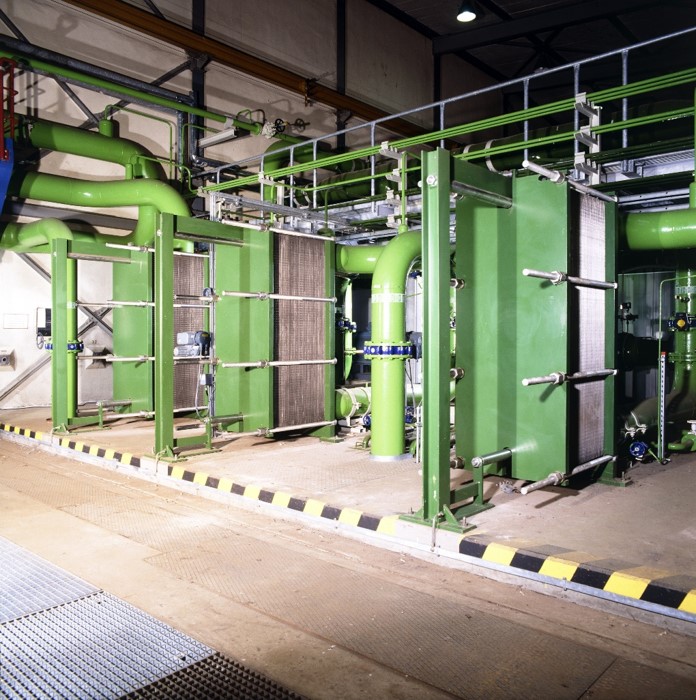

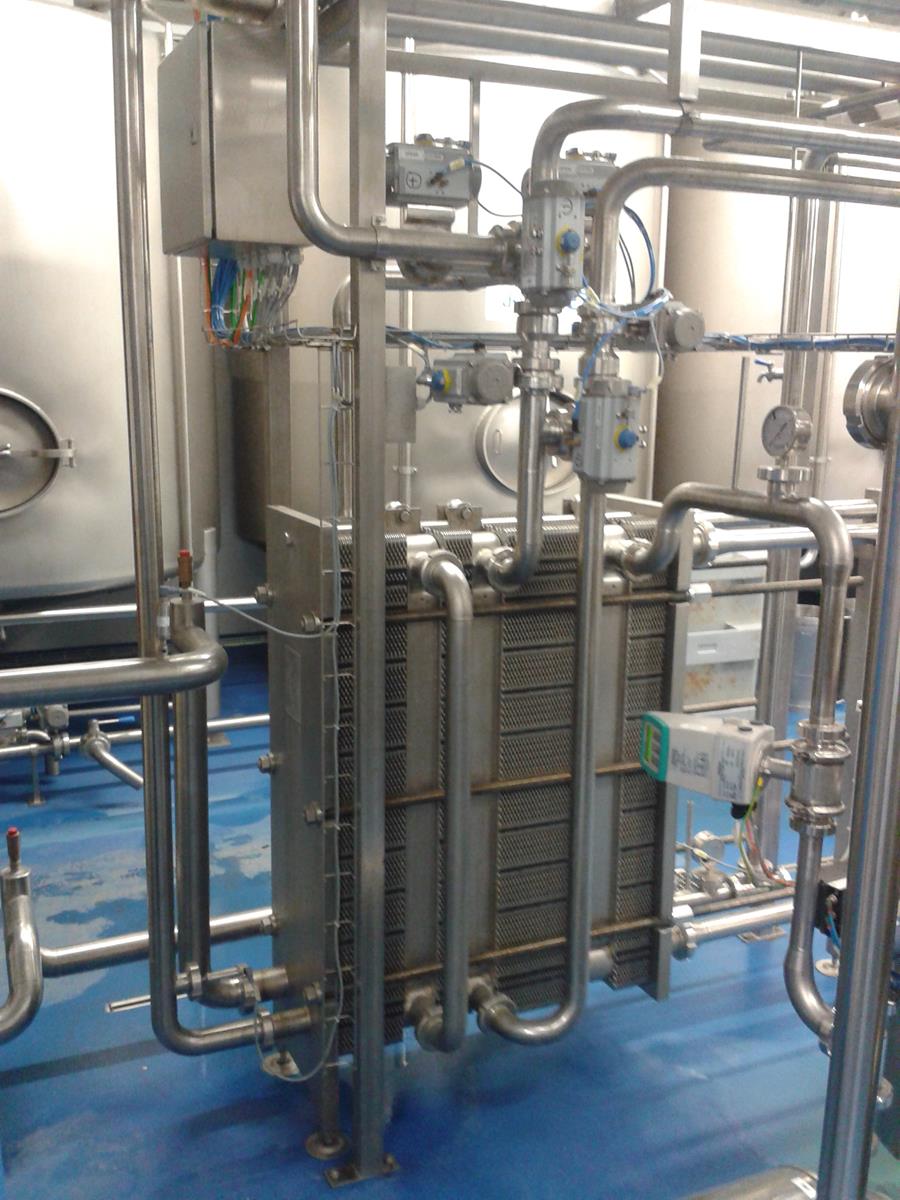

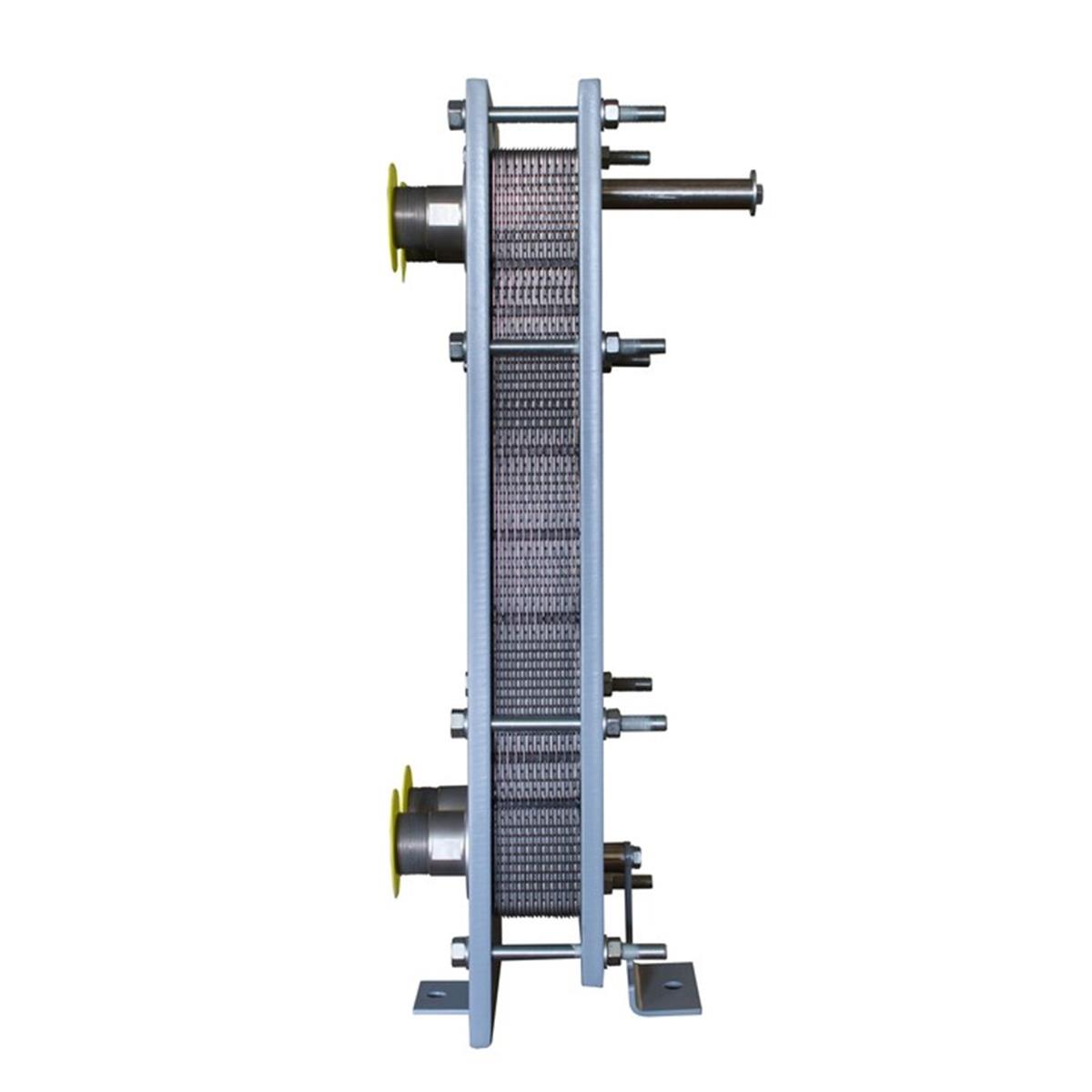

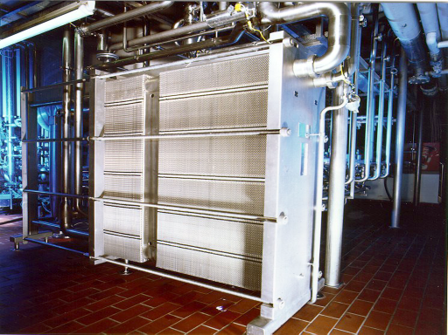

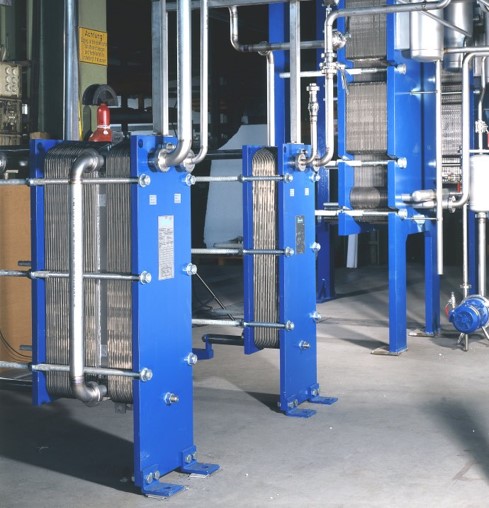

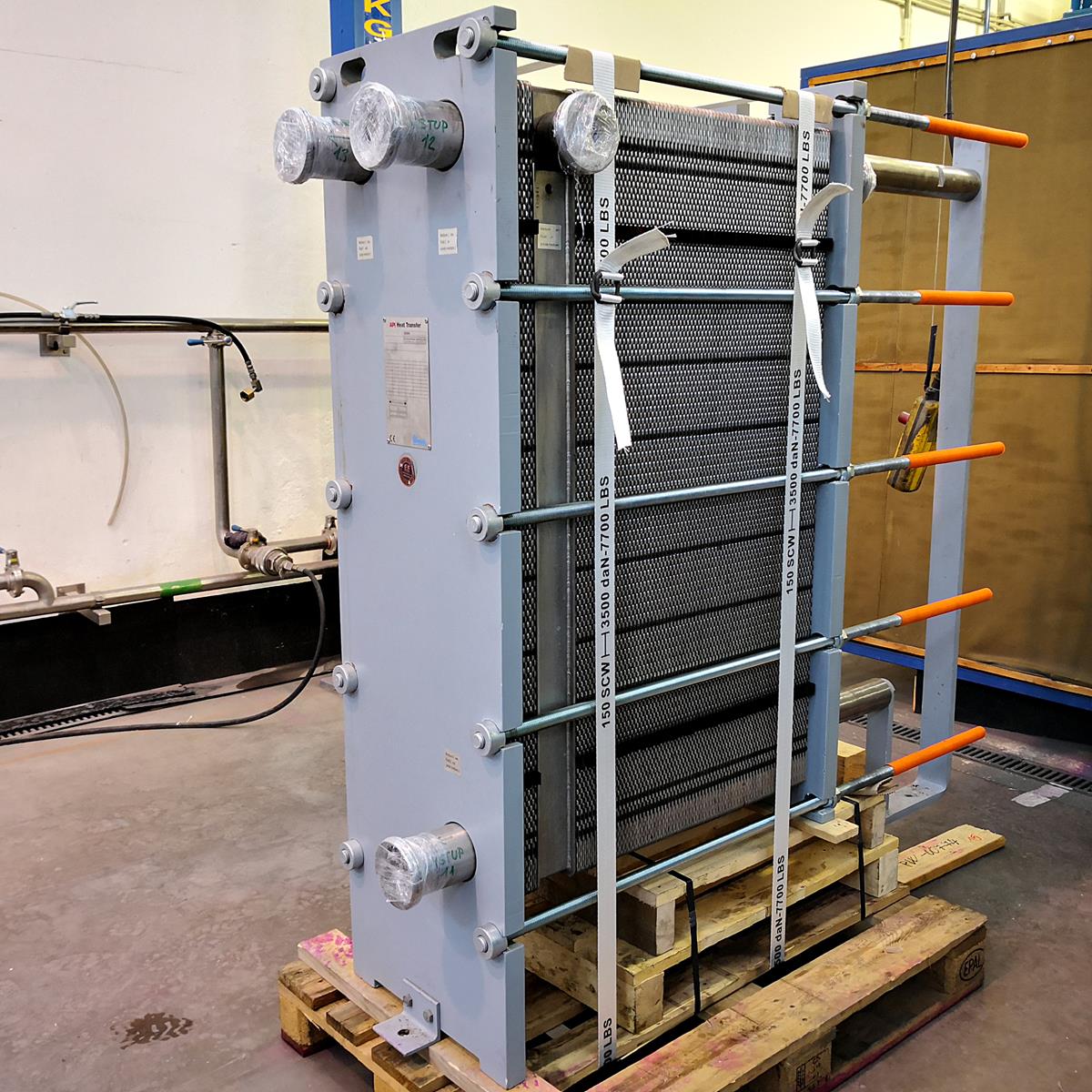

Deskové rozebíratelné výměníky s těsněním

Rozebíratelné deskové výměníky s těsněním jsou určené především k ohřevu nebo chlazení médií. Slouží zejména v provozech, kde je nutné kontrolovat a čistit vnitřní prostředí, jako je například potravinářství. Patříme mezi přední dodavatele a výrobce rozebíratelných výměníků API Schmidt Bretten. Aktuálně máme v nabídce několik typů rozebíratelných výměníků. Ty se liší velikostí teplosměnné plochy a průtokem, což jsou hlavní parametry ovlivňující celkový výkon výměníku. Nejmenším typem rozebíratelného výměníku v našem výrobním programu je model SIGMA M7 (Si7) a naopak největším modelem je SIGMA M306 (Si306).



V případě požadavku na návrh výměníku pro danou aplikaci Vám rádi obratem poskytneme výpočet, který je proveden s vysokou přesností pomocí výpočtových programů.

Mám zájem o cenovou nabídku



Přehled všech vyráběných rozebíratelných výměníků tepla:

 Model Max. průtok [m3/hod] Teplosměnná plocha [m2]
 Si7 15 5,7
 Si9  15 12,7
 Si13  80 29,6
 Si16  20 23,6
 Si19  50 46
 Si22  40 46,8
 Si25  200 138,2
 Si26  80 98,3
 Si27  80 92,8
 Si29  200 158,9
 Si32  70 127,1
 Si35  200 153,8
 Si36  120 168
 Si37  120 168
 Si38  200 72,7
 Si45  200 70,2
 Si48  600 187
 Si49  200 173
 Model Max. průtok [m3/hod] Teplosměnná plocha [m2]
 Si52  225   249,4
 Si55  720  233,0
 Si56  720  357,0
 Si60  400  178,8
 Si66  320  350,7
 Si76  720  702,2
 Si85  320  406,7
 Si96  720  933,6
 Si106  750  608,9
 Si108  750  590,6
 Si114  750  607,2
 Si136  750  856,8
 Si138  750  850,7
 Si149  2000  1013,1
 Si156  2000  1135,9
 Si206  4000  1236,0
 Si229  2000  1252,5
 Si306  4000  1866,0






Přehled velikosti teplosměnných ploch rozebíratelných výměníků a jejich průtoků.

Teplosměnná plocha od 0,3 až po 1.866 m2.

Objemové průtoky od 15 až po 4.000 m3/h.



Čistitelné výměníky a jejich snadná údržba

Rozebíratelné výměníky se od svařovaných výměníků liší hlavně tím, že je kdykoli možné tepelný výměník jednoduše rozložit, vyčistit a opětovně složit. Místo pevného svaru se u výměníků použije těsnění. Výměník je sestaven ze sady teplosměnných desek s těsněním, mezistěn a přítlačných desek stažených stahovacími šrouby. Je tak snadné vyměnit jakoukoli desku výměníku nebo její těsnění. Rozebíratelnost, a tedy i čistitelnost výměníků, je jejich velkou výhodou. Čištění je možné provádět chemicky (průtokem chemického prostředku) nebo mechanicky.



Princip rozebíratelného výměníku s těsněním

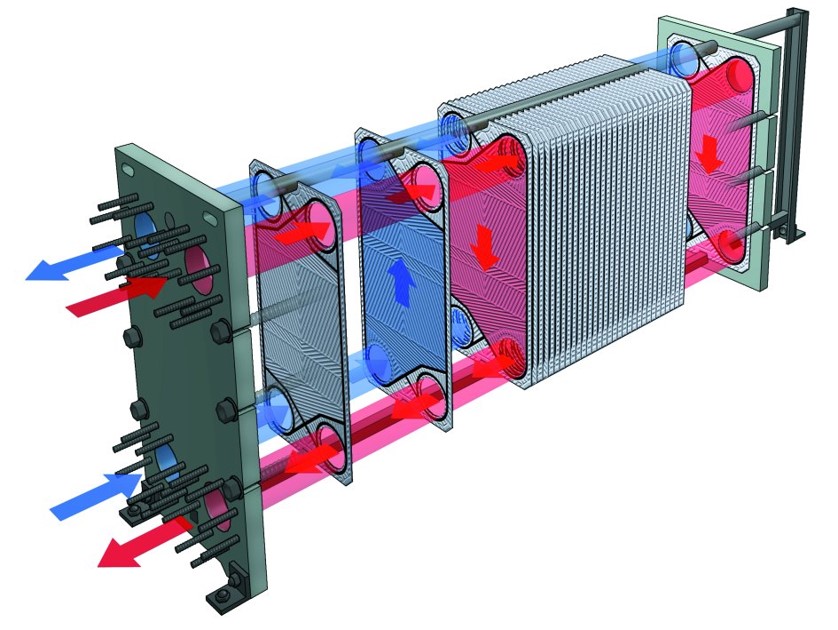

Rozebíratelný deskový výměník tepla se skládá ze sady desek seřazených za sebou a stažených pomocí šroubů mezi pevnou a přítlačnou deskou. Každá z desek je opatřena těsněním, čímž je vytvořen systém oddělených kanálků pro průtok primárního a sekundárního média. Desky jsou prolisovány tak, aby v proudícím médiu docházelo k intenzivní turbulenci, čímž se zvyšuje přenos tepla. Je možné říci, že naše deskové tepelné výměníky mají 3x vyšší účinnost než výměníky trubkové.

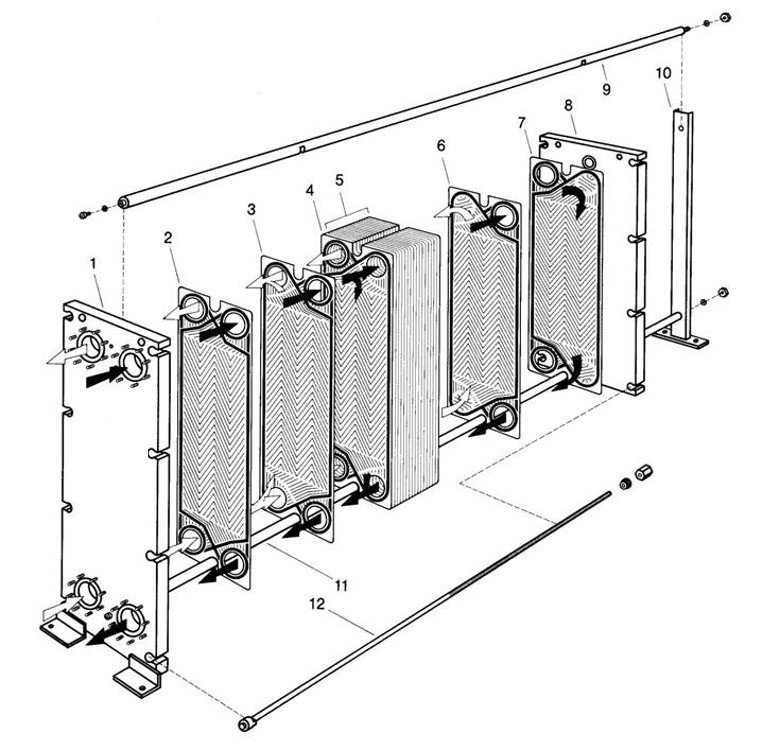

  • 1) hlavní stojan rozebíratelného výměníku tepla
  • 2 – 7) pracovní desky s těsněním
  • 8) přítlačná deska
  • 9) zavěšovací tyč
  • 10) zadní stojan
  • 11) vodící tyč
  • 12) stahovací šrouby

obrazek desek

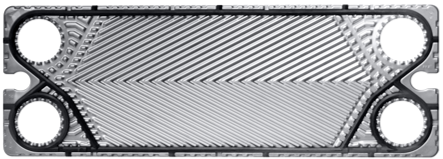

Desky:

Desky SIGMA jako základní stavebnicové prvky mají hlavní podíl na vynikajících termodynamických vlastnostech výměníků. Cesty médií v sadě desek jsou závislé na termodynamických požadavcích na výměník zákazníkem. Pro splnění požadavků zákazníků a provozních podmínek technologií jsou používány desky SIGMA s několika variantami prolisování. Kombinací různě děrovaných desek a variací velikostí s paralelním nebo sériovým řazením mezideskových kanálků, je dosaženo optimálních parametrů v provozu zařízení.

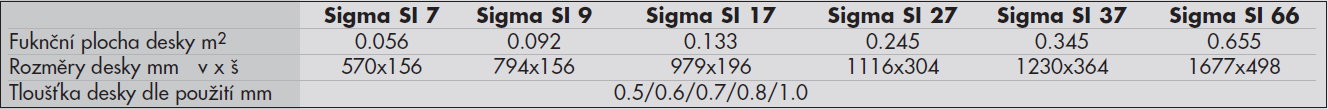

Technické parametry nejčastěji používaných desek SIGMA:

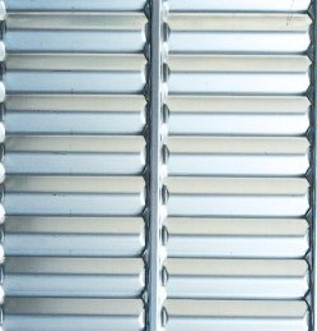

Příklady zvlnění desek:

Obrázek3.jpg Obrázek2.jpg 3.jpg

Různé druhy zvlnění desek se používá zejména z těchto důvodů:

  • média s rozdílnou hustotou a viskozitou (např. voda x med)

  • požadovaná tlaková ztráta

  • lepší přestup tepla atp.

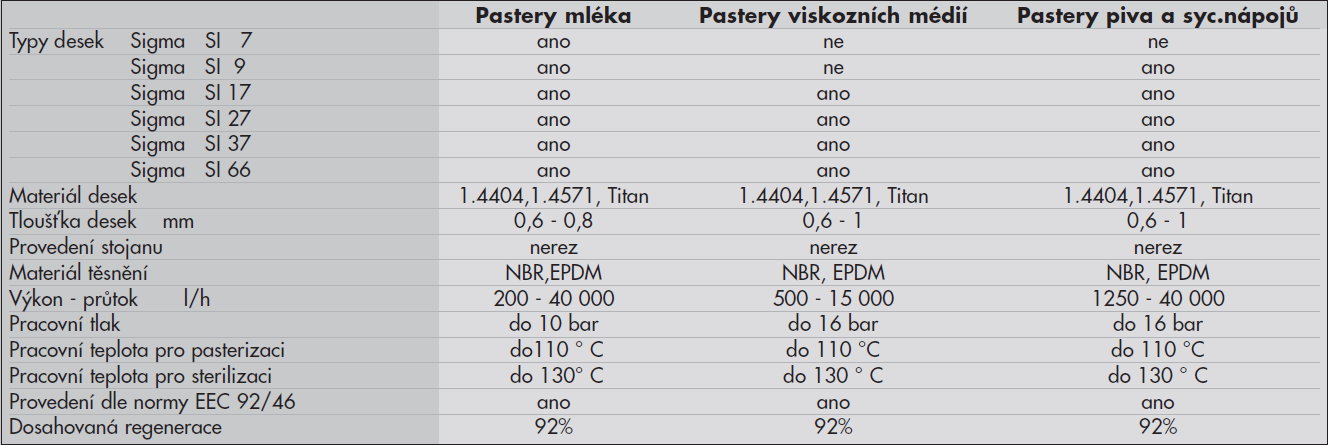

Technické parametry a použití desek pro pastery:

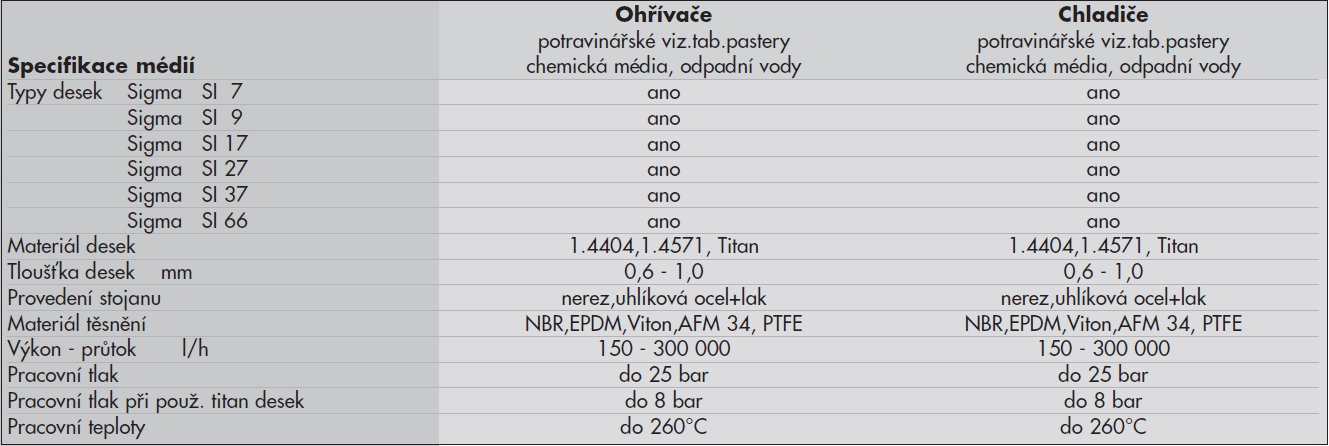

Technické parametry a použití desek pro ohřívače a chladiče:

Materiál rozebíratelných deskových výměníků tepla s těsněním

Složení a teplota médií při tepelné výměně určují materiál, ze kterého jsou desky vyrobeny. V současné době jsme schopni nabídnout desky z následujících typů materiálu:

  • nerezová ocel DIN 1.4301, DIN 1.4404, DIN 1.4539, DIN 1.4571, DIN 1.4547
  • niklové slitiny DIN 2.4819, DIN 2.4610
  • titanové slitiny DIN 3.7025 Gr.1, Gr.2



Těsnění:

Při použití výměníku s těsněním je nutné dodržovat určitá pravidla v závislosti na teplotě a druhu použitého média. Při stálém překročení teploty dochází totiž k rychlému stárnutí těsnění.

Druh těsnění Max. teplota Použití
NBR  130 °C olej, voda, potravinářský průmysl
EPDM  160 °C teplá voda, kyseliny, potr. průmysl
Viton  180 °C agresivní chemikálie, oleje, tuky
AFM  190 °C oleje
PTFE  260 °C agresivní chemikálie













Těsnění je na desku upevňováno buď lepením speciálními lepidly, nebo mechanickým systémem „click“ uchycení.



Stojany:

Stojany výměníků jsou konstruovány pro různé provozní tlaky. Povrchová úprava celonerezových stojanů je provedena leštěním nebo balotinou či u stojanů z uhlíkové oceli s povrchem chráněným nátěrem, odstínem RAL 7001.



Příslušenství:

Dle potřeb technologie provozu, požadavků a norem EU mohou být výměníky vybaveny nádržkami, dezodorizátory, horkovodními okruhy, směšovači páry, čerpadly, armaturami, výtržníky, zkušebními kohouty apod.



Připojení:

Přímé připojení na čelní desce, Clamp spojení, přírubové připojení, závitové připojení, aseptické připojení, případně připojení trubkovým závitem, "O" kroužek, ostatní hrdla dle DIN, ASME apod., rozměr hrdel DN25 až DN400.



Výhody našich rozebíratelných deskových výměníků tepla s těsněním

Rozebíratelné deskové výměníky tepla s těsněním se snadno udržují a čistí, případně se nechají doplnit o další desky při požadavku na zvýšení či snížení přenášeného výkonu. Konstrukce je rozebíratelná, a tak umožňuje jednoduchou výměnu desek či těsnění. Naše výměníky jsou vyrobené z kvalitního materiálu, zvládnou proto pracovat i v náročných průmyslových podmínkách.

Hlavní oblasti použití:

  • potravinářský průmysl

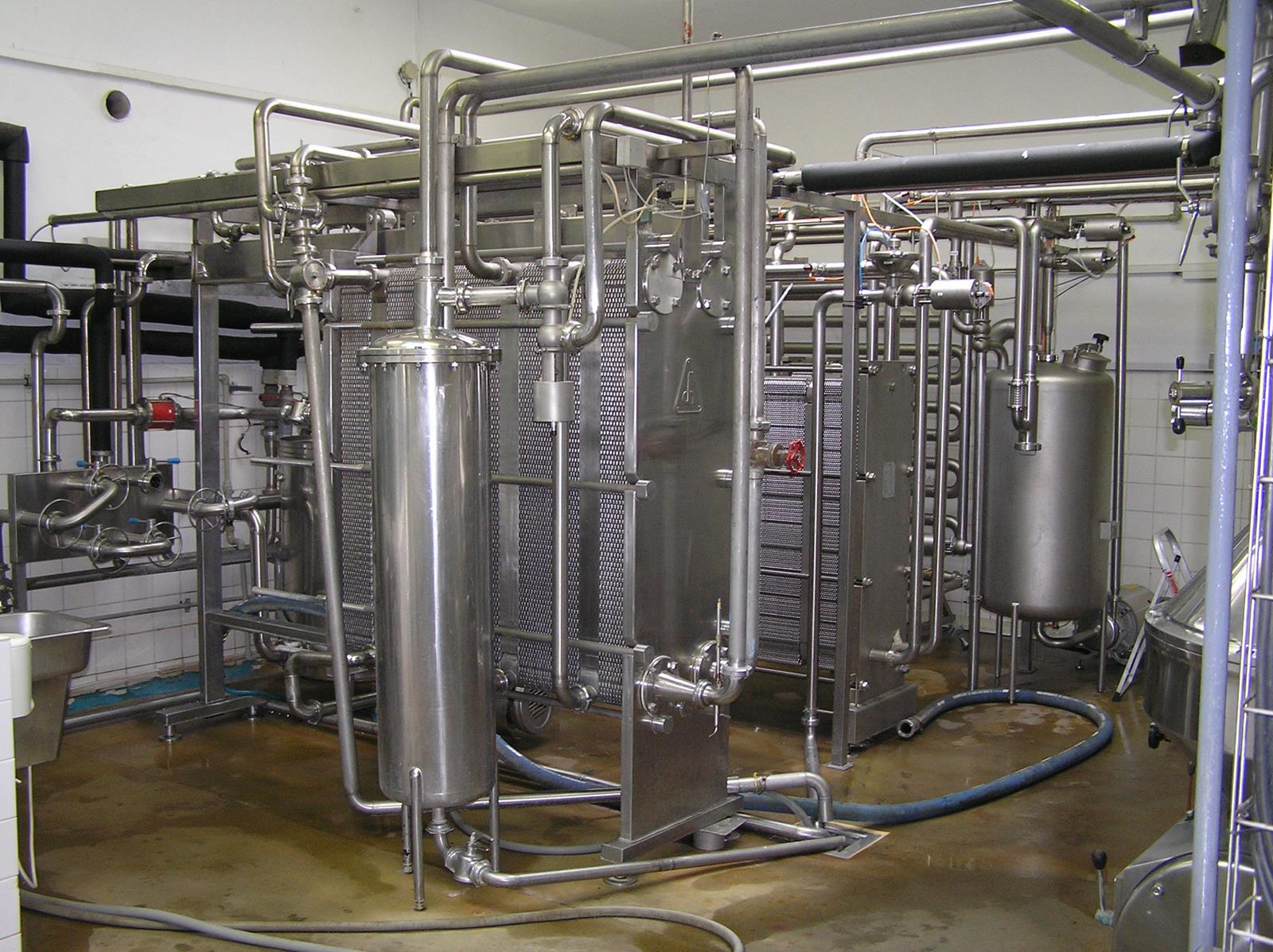

  • pastéry na mléko a smetany

  • pastéry viskózních potravinářských médií – vaječné obsahy, kefíry, kečupy, mléčné krémy, pomazánková másla, ovocné výživy, pribináčky apod.

  • pastéry piva a sycených ovocných nápojů CO2

  • ohřívače

  • chladiče

  • výměníky pro získání tepla z odpadních vod
